ガバメントっぽいゴム銃

小林太三先生からは「そのCZっぽいゴム銃おもしろいね」って言われちゃいましたがw・・・ガバメントっぽいゴム銃を作ってみました。どちらかと言うと、大き目のデトニクスって感じですね~



構造は、タニオアクションみたいにトリガーを引いてスライドが後退してカートリッジが出るんですが、輪ゴムがカートリッジに引っ掛っています。

輪ゴムの力でカートリッジが上へ飛び出して、カートリッジを放した輪ゴムは前に飛んでいきます。

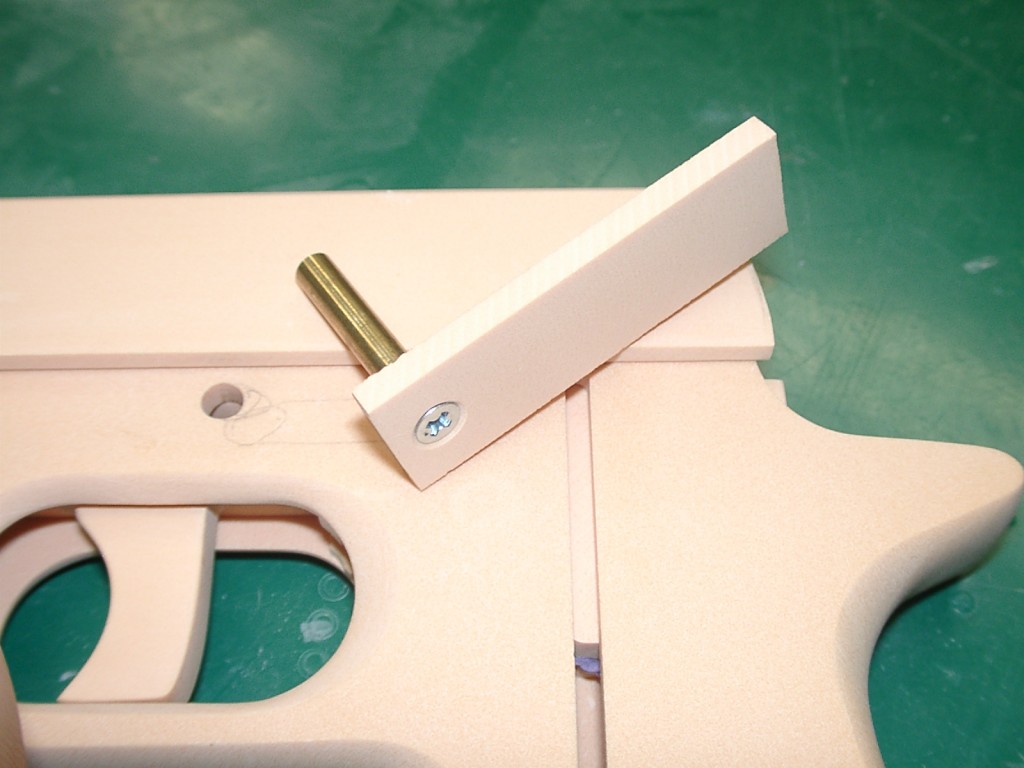

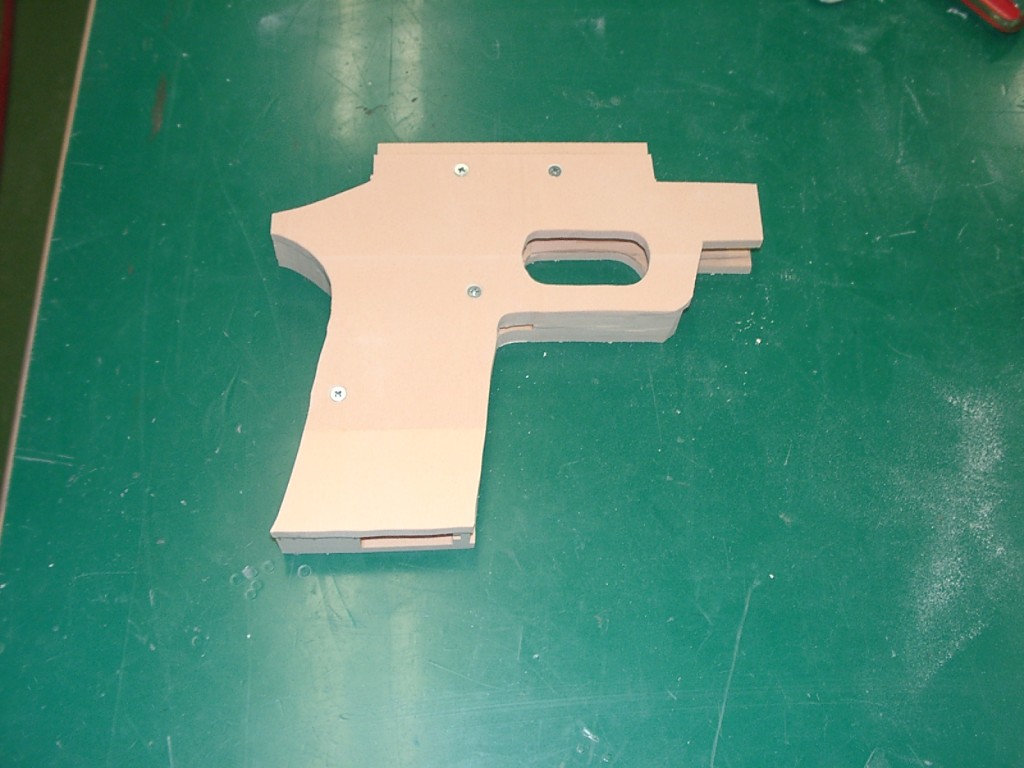

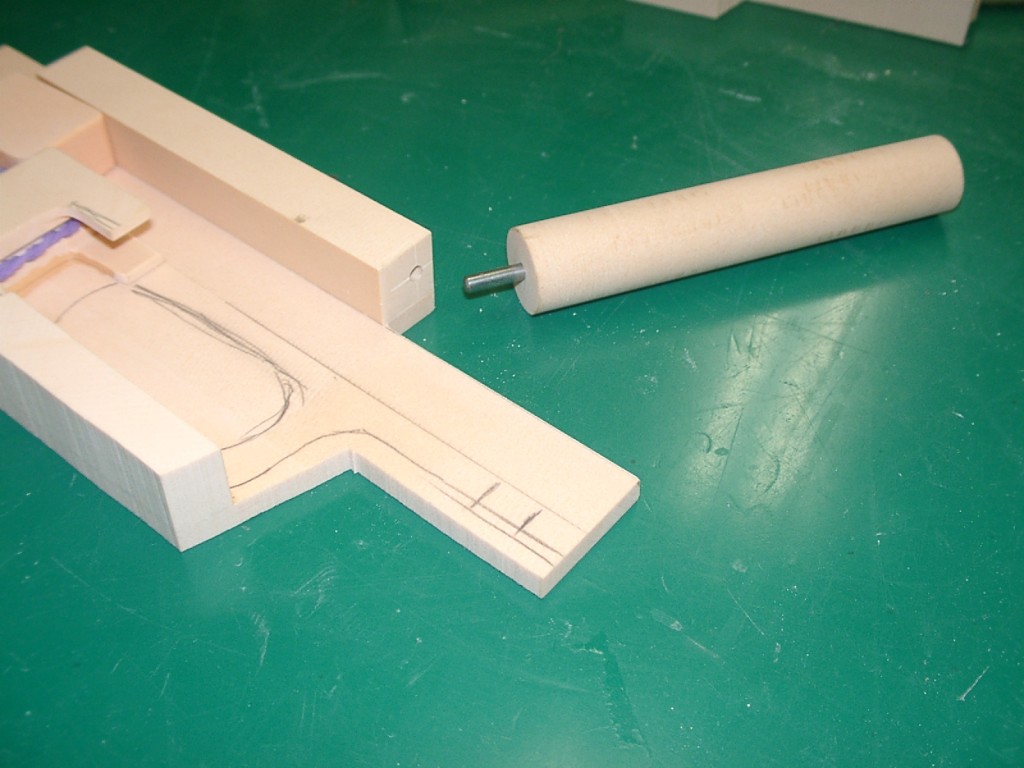

製作風景はこんな感じで↓↓↓

002003004005006007008009010011012013014015016017018019020021022023024025026027029

現物あわせの設計で、ケミカルウッドを切った貼ったしながら作りました。

最後に木工用二スをぬって、木目っぽく仕上げました。



スライドの後ろからカートリッジがエジェクトされるので、ハンマーが無いのが見た目的には残念な部分かな。なので、この構造で、グロック等のハンマレスの銃か、デザートイーグルのような後ろがガバッと開く銃等を作ると面白いかも。

ハンマーは残念ですがスライドストップ機構は頑張ってみました。最終弾を撃ったら、スライドストップが作動します。フォロアーの形で悩まされましたね~







ユーチューブで、中身の解説をしてくださいとコメントがあったので、軽く解説したいと思います。

002

中身がこうなっているわけですが・・・簡単に説明すると↓

CIMG9277

「ゆびでっぽう」にだいたい似ていて、小指じゃなくてカートリッジのリムに輪ゴムが引っ掛ってます。

これで小指を離すと・・・カートリッジは何処に飛ぶかわからないので危ないですがw、だいたいこんな感じです。

00

イラストにするとこんな感じです。トリガーでカートリッジを後ろに押します。


01

輪ゴムが引っ掛っているので、後ろに押されたカートリッジは飛び出していきます。

リムに輪ゴムが引っ掛っているので、次弾は上にあがる力はくわわっていますが、次弾がスムーズに上にあがるために、フォロアーはやや前の方を押し上げるように作ってあります。

カートリッジを装填する時は、上の穴からカートリッジを下にさげながら、次のカートリッジを後ろから入れます。



・・・って、コトバで説明するのって難しいですね。

なのでパラパラ漫画ですが、動画を用意しました。

ゴムゴム

↑この「ゴムゴム」をクリックしてください。その次のページでも「ゴムゴム」をクリックしてください。ムービーが流れます。
